Prise optique fibre (PTO): rôle, branchement et problèmes fréquents

Une prise optique fibre est le boîtier mural qui termine la fibre dans le logement. On l’appelle aussi PTO, pour prise terminale optique, prise de terminaison optique ou tout simplement prise fibre / prise optique murale. C’est sur ce point que l’on branche la jarretière optique vers la box ou vers un boîtier ONT. Vous pouvez brancher ce câble avec précaution, mais vous ne devez pas ouvrir, tirer ou déplacer la prise : dès que le problème touche au boîtier lui‑même ou au signal fibre, l’opérateur doit reprendre la main.

Qu’est-ce qu’une prise optique fibre (PTO) et à quoi sert cette prise murale ?

La prise optique fibre marque la frontière entre le réseau fibre FTTH de l’opérateur et votre installation intérieure. Le chemin est simple : la fibre arrive depuis le réseau extérieur ou la colonne d’immeuble, elle se termine dans un boîtier mural (la PTO), puis un câble optique relie ce boîtier à votre box ou à un ONT séparé.

Dans un logement FTTH, cette prise fibre est généralement un petit boîtier blanc placé dans le salon, l’entrée, près du tableau de communication ou dans un local technique. Lors d’une première installation, le technicien vous propose un emplacement : l’idéal est un endroit accessible, proche d’une prise électrique et du futur emplacement de la box (souvent près de la TV ou du bureau), tout en évitant les zones humides ou exposées aux chocs.

Le geste autorisé est limité : connecter ou déconnecter la jarretière optique sans forcer. Le reste n’est pas du bricolage courant. Une fibre trop pliée, un connecteur sale ou un boîtier déplacé peut suffire à couper ou dégrader le signal, même si la prise ressemble à une « simple » prise murale.

Comment reconnaître une PTO, un DTIO ou un boîtier fibre mural

Les termes changent selon les opérateurs, les techniciens et les documents d’installation. Dans la plupart des échanges avec le support, PTO, prise terminale optique et prise optique murale désignent le point d’arrivée fibre du logement. Le DTIO est un terme plus technique, souvent rencontré dans les logements récents ou les tableaux de communication.

Pour trouver votre prise terminale optique, commencez par suivre le chemin le plus logique dans le logement :

Pour approfondir ce point, consultez boitier fibre, qui traite plus précisément de boîtier fibre, pto, ont et box sans se tromper dans son installation.

• Regardez autour de la télévision, de la box actuelle ou de l’ancienne box ADSL : beaucoup de prises optiques murales sont posées dans le salon.
• Inspectez l’entrée et les pièces proches de l’arrivée de ligne historique (prise téléphonique, gaine technique, coffret de communication).
• Ouvrez le tableau de communication si vous en avez un : certains DTIO/PTO sont intégrés dans ce coffret.
• Enfin, vérifiez derrière les meubles lourds près de ces zones : une PTO peut être cachée derrière un buffet ou un meuble TV.

Le plus utile est de repérer le boîtier, son étiquette et ses ports optiques. Le numéro PTO peut être collé sur la face avant, sur le côté, sous le boîtier ou près des connecteurs. Il n’a pas un format unique.

Où trouver le numéro PTO et pourquoi l’opérateur le demande

Le numéro PTO sert à associer votre logement à une ligne fibre précise. L’opérateur peut le demander lors d’une souscription, d’un changement de fournisseur ou d’un dépannage. Cette référence prise optique fibre, souvent appelée numéro de référence PTO, évite d’associer votre box au mauvais logement. Sans cette référence, ou avec une référence incohérente, le dossier peut être ralenti.

Regardez d’abord l’étiquette du boîtier. Elle peut afficher un format du type FI-1234-5678, OO-1234-1234 ou une autre combinaison propre au réseau. Le format varie selon l’immeuble, l’opérateur d’infrastructure et l’installation. Si l’étiquette est illisible, cherchez aussi dans l’espace client, une facture, le dossier d’installation ou demandez au support.

Cas fréquent : vous passez d’Orange à Free, de SFR à Bouygues ou l’inverse, et le numéro PTO renvoie à un autre nom ou à un autre logement. Ne donnez pas un numéro inventé. Relisez l’étiquette, vérifiez l’adresse exacte, prenez une photo du boîtier si le support la demande, puis laissez l’opérateur corriger le dossier.

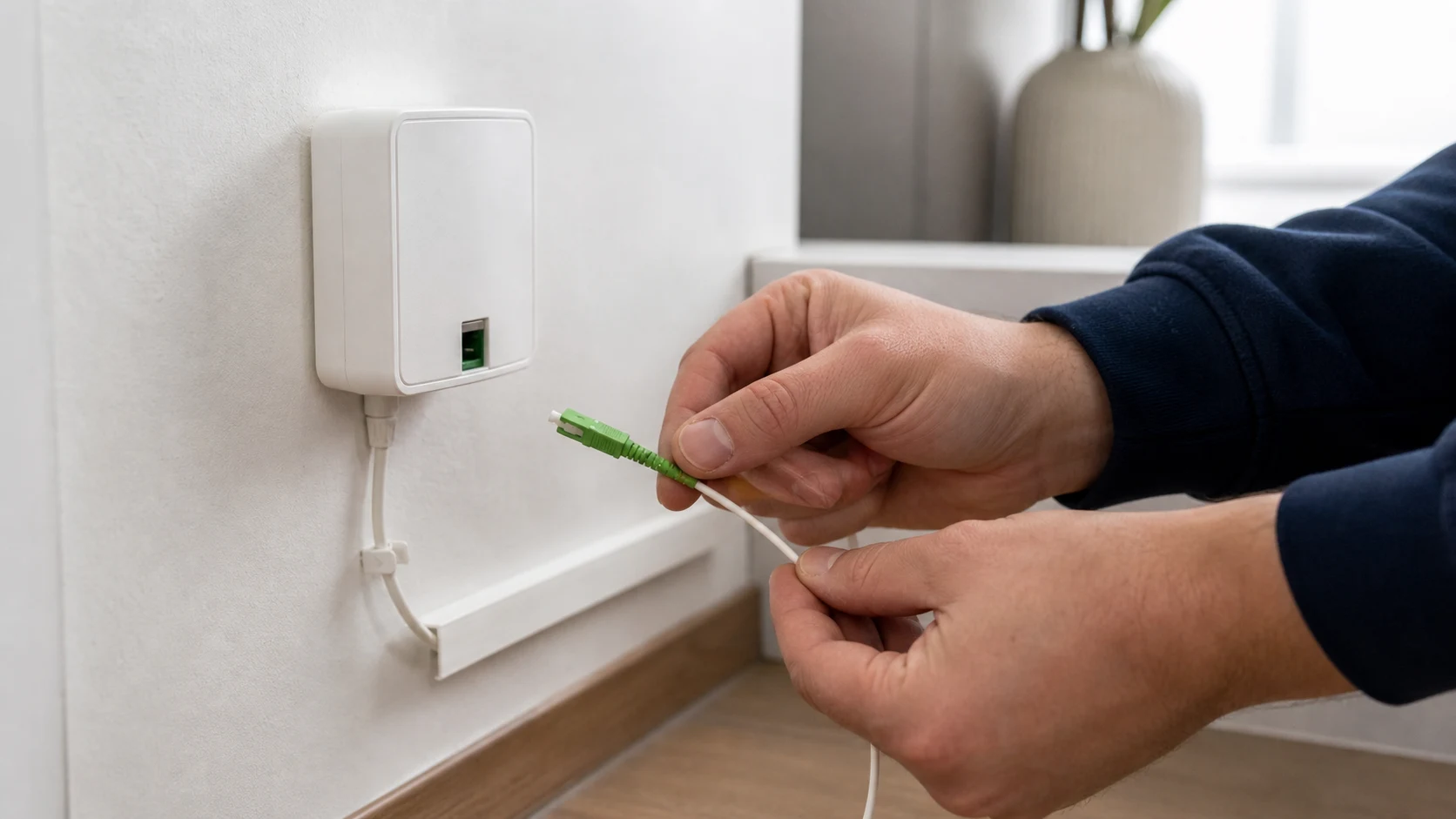

Comment brancher le câble optique sans abîmer la fibre

Pour brancher une prise optique fibre, reliez la PTO à la box ou à l’ONT avec la jarretière optique fournie par l’opérateur. La jarretière est le petit câble fibre, souvent fin et fragile, qui transporte le signal entre la prise murale et l’équipement Internet. Beaucoup d’installations FTTH utilisent des connecteurs verts de type SC/APC, mais la règle reste simple : utilisez le câble livré ou recommandé avec votre box et ne forcez jamais un connecteur qui ne s’enclenche pas naturellement.

1. Éteignez la box (et l’ONT s’il est séparé), repérez le port fibre de la box ou de l’ONT, puis vérifiez la notice de l’opérateur si plusieurs ports se ressemblent.
2. Retirez les capuchons de protection juste avant le branchement, sans toucher l’extrémité optique avec les doigts ni poser le connecteur sur une surface sale.
3. Insérez la jarretière dans la prise optique fibre, puis dans la box ou l’ONT, en respectant le sens du connecteur (la plupart des prises murales utilisent un connecteur vert SC/APC).
4. Laissez le câble libre : pas de pli net (rayon de courbure d’au moins 3 cm), pas de traction, pas de passage sous un meuble ou une porte.
5. Rallumez la box et attendez la synchronisation, puis contrôlez le voyant fibre, Internet ou LOS selon le modèle de box.

Les pannes après branchement viennent souvent d’un détail mécanique : câble trop courbé, embout optique touché, mauvais port utilisé, connecteur mal clipsé ou jarretière coincée derrière un meuble. Assurez-vous que le câble optique est bien clipsé dans la prise murale optique et dans la box. Si le connecteur résiste, retirez-le et vérifiez son sens plutôt que d’appuyer plus fort. Une fibre peut se détériorer sans trace visible. N’essayez jamais de nettoyer l’intérieur de la prise optique murale ni de souffler dedans : vous risquez d’endommager définitivement le connecteur.

Si la box affiche un voyant fibre rouge, un voyant LOS rouge ou aucune synchronisation après ces vérifications, le problème peut venir de l’activation de la ligne, du signal optique ou du raccordement côté opérateur. Dans ce cas, ne démontez pas la PTO : contactez le service client de l’opérateur en gardant le numéro de prise optique à portée de main.

Que vérifier quand la prise optique fibre ne fonctionne pas

Le bon diagnostic consiste à séparer ce que vous pouvez contrôler sans risque de ce qui relève du réseau. Rebrancher une jarretière est raisonnable. Ouvrir le boîtier ou tirer sur la fibre ne l’est pas. Commencez toujours par vérifier le câble optique sur la prise murale optique et côté box.

Les noms exacts des voyants changent selon les Freebox, Livebox, box SFR ou Bbox, mais un voyant fibre ou LOS rouge, ou l’absence de synchronisation, indique toujours un signal à vérifier.

Peut-on installer, déplacer ou ajouter une prise fibre

Installer une prise optique fibre neuve, déplacer un PTO ou créer une deuxième vraie prise relève généralement d’un opérateur ou d’un technicien fibre. La raison est simple : la fibre est fragile, et la qualité du signal dépend du rayon de courbure, du connecteur et parfois de soudures ou de raccords que l’utilisateur ne doit pas improviser.

La « bonne » prise murale pour la fibre optique est donc une PTO posée par un technicien fibre, équipée du bon type de connecteur (souvent SC/APC vert) et reliée directement au réseau FTTH. Les adaptateurs ou caches décoratifs ne transforment pas une autre prise (électrique ou RJ45) en prise fibre.

Si le boîtier gêne des travaux ou se trouve quelques centimètres trop loin, ne l’ouvrez pas pour le décaler. Demandez une intervention ou une solution validée. Pour une autre pièce, il faut distinguer une jarretière plus longue, un passage de câble propre et un vrai déplacement du point optique. Ce ne sont pas les mêmes risques.

• À faire soi-même : brancher la jarretière, identifier le PTO, vérifier les voyants et utiliser un câble adapté.
• À éviter : ouvrir, tirer, plier fortement, dévisser ou couper une fibre.
• À demander à l’opérateur : prise absente, boîtier cassé, numéro incohérent ou déplacement.
• À arbitrer : rallonge optique propre ou intervention selon la distance, le passage de câble et l’esthétique.

Si une nouvelle installation est prévue, discutez à l’avance avec le technicien de l’emplacement souhaité pour la prise fibre : proche de la télévision ou du bureau, accessible pour le dépannage et assez dégagé pour laisser passer la jarretière sans contraintes.

Le bon réflexe avant d’appeler le support

Avant de contacter l’assistance, identifiez le boîtier, notez ou photographiez le numéro PTO, vérifiez la jarretière et observez les voyants de la box ou de l’ONT. Ces éléments permettent au support de comprendre plus vite la situation. Vous n’avez pas besoin de devenir technicien. Votre rôle est surtout d’éviter les manipulations risquées et de décrire précisément le problème. Avant de conclure qu’une prise optique fibre est défectueuse, contrôlez donc ces points simples. Tout ce qui dépasse le branchement simple doit être traité avec l’opérateur.
