Schéma de branchement antenne TV, le câblage simple à retenir

Un schéma de branchement antenne TV se lit toujours dans le même sens : l’antenne capte le signal, le câble coaxial le descend, un ampli peut le renforcer si besoin, puis un répartiteur l’envoie vers les prises TV. L’ordre des éléments compte autant que la qualité des câbles.

Pour approfondir ce point, consultez mail annulation rendez vous, qui traite plus précisément de mail d’annulation de rendez-vous, le modèle simple et poli.

Le piège consiste à ajouter des raccords au hasard. Une fiche mal sertie, un répartiteur bas de gamme ou un ampli placé au mauvais endroit peut suffire à couper certaines chaînes TNT, même si l’antenne est correcte.

Quel est le bon schéma de branchement d’une antenne TV ?

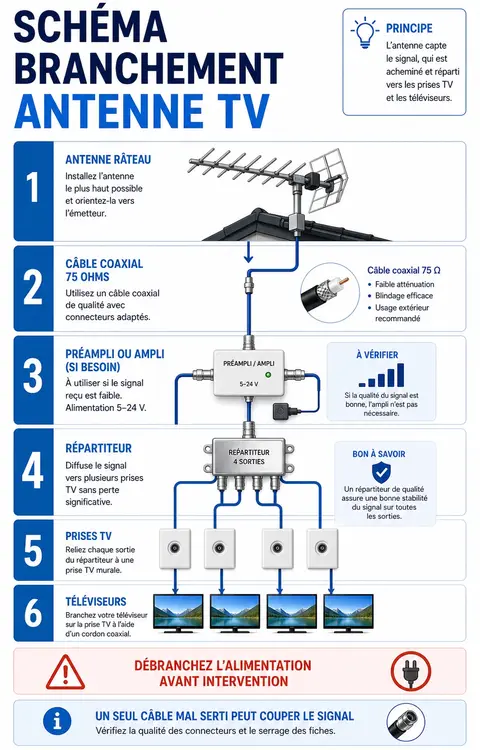

Le bon schéma de branchement d’une antenne TV est : antenne râteau, câble coaxial 75 ohms, éventuel préampli ou ampli, répartiteur si plusieurs prises, puis prises TV et téléviseurs. Sur une installation simple, l’antenne peut aussi rejoindre directement une seule prise murale sans ampli ni répartiteur.

Avant d’ajouter un appareil, vérifiez le besoin réel. Un logement avec une seule TV et un câble court n’a souvent besoin que d’un trajet propre. Une maison avec combles, répartiteur et plusieurs pièces demande une architecture plus soignée.

Branchement simple avec une seule TV

Pour une seule télévision, le schéma le plus fiable reste le plus court : antenne, câble coaxial, prise murale ou arrivée directe, puis téléviseur. Moins il y a de raccords, moins il y a de pertes et de pannes possibles.

Si l’image se coupe, ne commencez pas par acheter un ampli. Contrôlez la fiche coaxiale, le cordon entre prise et TV, puis l’orientation de l’antenne. Une mauvaise connexion peut produire les mêmes symptômes qu’un signal trop faible.

Branchement avec répartiteur pour plusieurs téléviseurs

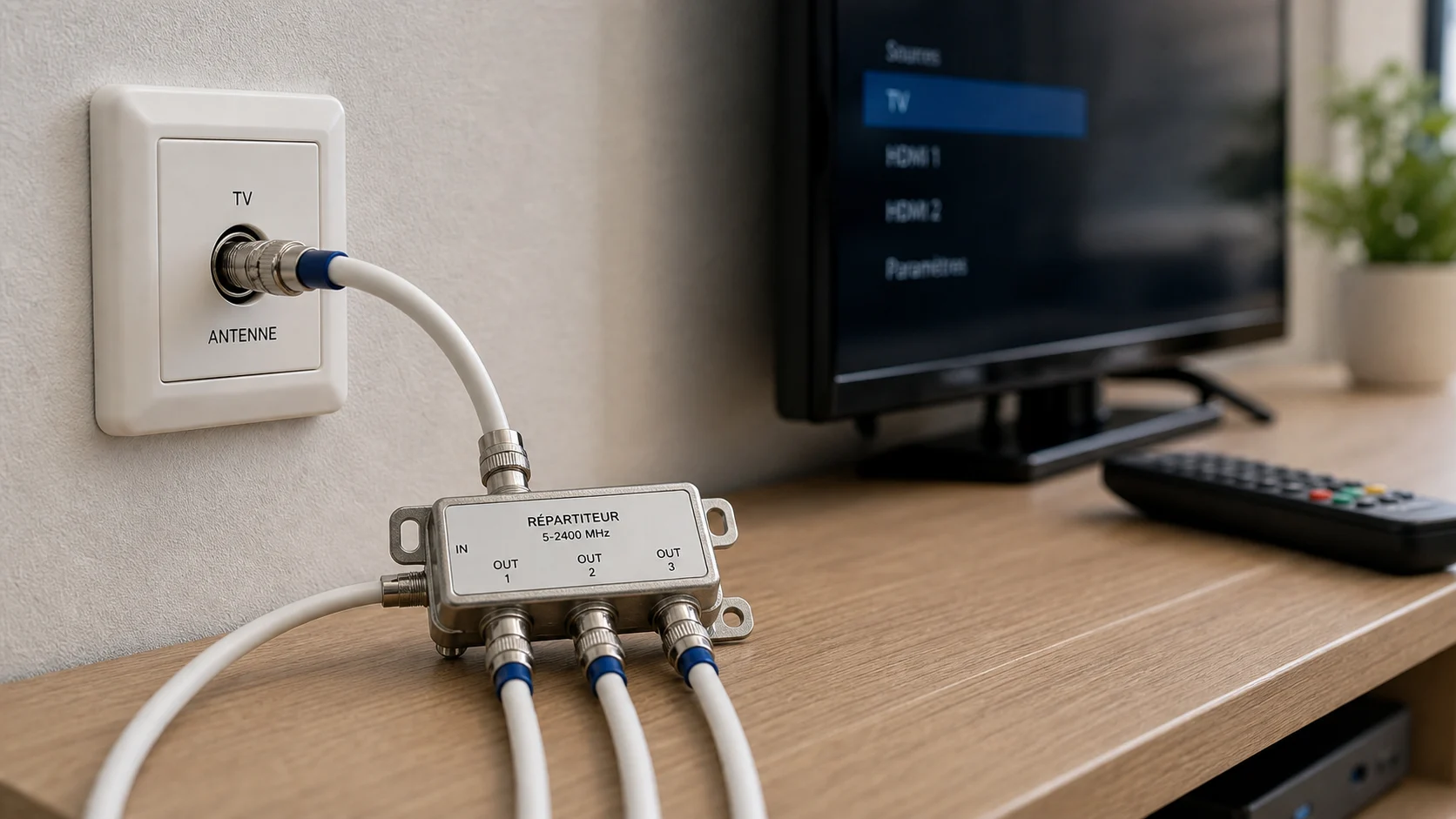

Avec plusieurs téléviseurs, le répartiteur se place sur la ligne principale, avant les départs vers chaque pièce. Chaque sortie doit alimenter une prise ou être correctement terminée. Un répartiteur quatre sorties utilisé pour seulement deux prises peut affaiblir inutilement l’installation.

Dans ce cas, le point sensible est la perte de répartition. Plus le signal est divisé, plus il baisse. Si la réception devient limite sur toutes les pièces, un ampli de distribution placé avant le répartiteur peut être logique, à condition de régler le gain sans excès.

Où placer l’ampli ou le préampli ?

Un préampli se place près de l’antenne quand le signal est faible dès le départ. Un ampli intérieur ou de distribution se place plutôt avant une répartition ou après une descente de câble, selon l’installation. Dans tous les cas, il doit compenser une perte identifiée.

Évitez de placer un ampli derrière chaque TV par facilité. Si la perte vient du câble principal ou du répartiteur, l’ampli arrive trop tard. Si le signal est déjà fort, la saturation peut créer des pixels, blocs ou coupures.

Les erreurs qui coupent le signal TNT

La première erreur est d’empiler les raccords. Chaque adaptateur ajoute une petite perte et un point de panne. Si vous devez utiliser plusieurs jonctions, mieux vaut refaire un câble propre avec des connecteurs adaptés.

La deuxième erreur est de mélanger les rôles. Un répartiteur ne renforce pas le signal ; il le divise. Un ampli ne crée pas un signal absent ; il amplifie ce qu’il reçoit. Un filtre 4G/5G ne remplace pas une antenne mal orientée.

Pour approfondir ce point, consultez comment régler une tv avec une antenne intérieure, qui traite plus précisément de régler une tv avec une antenne intérieure sans perdre les chaînes.

La troisième erreur est de négliger l’alimentation d’un préampli. Si le boîtier près de l’antenne attend une téléalimentation 5 à 24 V et qu’elle est absente, le signal peut disparaître. À l’inverse, envoyer une tension là où elle n’est pas prévue peut abîmer le matériel.

Tester le schéma étape par étape

Le test le plus fiable consiste à simplifier l’installation. Branchez une télévision au plus près de l’arrivée d’antenne, avant le répartiteur si c’est possible. Si la réception devient stable, le problème vient probablement de la distribution intérieure, d’une prise ou d’un câble secondaire.

Remettez ensuite les éléments un par un : répartiteur, ampli, prise murale, cordon final. Après chaque étape, contrôlez les chaînes les plus fragiles. Cette méthode évite de remplacer une antenne correcte alors que la panne vient seulement d’un raccord ou d’un départ trop long.

Prise murale, combles ou arrivée directe : ce qui change

Dans un logement récent, le câble arrive souvent dans un coffret, un répartiteur ou une prise murale. Dans une maison ancienne, l’antenne peut descendre directement vers le salon ou passer par les combles. Le schéma reste le même, mais le point de contrôle change.

Si vous avez une prise murale, vérifiez le cordon entre la prise et le téléviseur avant d’ouvrir quoi que ce soit. Si vous avez accès aux combles, cherchez le répartiteur, les raccords et l’éventuelle alimentation d’ampli. Si l’installation est collective, évitez de modifier la colonne commune : signalez plutôt la panne au syndic ou au gestionnaire.

Quand demander un avis technique ?

Demandez un avis technique si aucune chaîne n’est détectée, si plusieurs prises sont touchées, si l’installation passe par les combles ou si vous ne savez pas où se trouve le répartiteur. Un antenniste peut mesurer niveau et qualité du signal, repérer les pertes et choisir le bon emplacement pour l’ampli.

Le bon schéma n’est donc pas le plus compliqué. C’est celui qui garde un trajet lisible, des câbles propres, peu de raccords et une amplification seulement quand elle répond à une perte réelle. Notez les branchements avant démontage pour revenir en arrière facilement.
