Boîtier fibre, PTO, ONT et box sans se tromper dans son installation

Un incident fibre commence rarement par une vraie panne spectaculaire. Le plus souvent, quelqu’un a déplacé une box, coincé une jarretière derrière un meuble, confondu la prise optique avec le boîtier ONT, ou cherché à améliorer le Wi-Fi en touchant à la partie optique. C’est là que le terme boîtier fibre devient dangereux : il désigne plusieurs équipements qui ne se manipulent pas de la même façon.

Pour approfondir ce point, consultez débit fibre instable, qui traite plus précisément de débit fibre instable : les tests à faire avant d’appeler l’opérateur.

Dans une installation FTTH, la bonne lecture consiste à suivre la chaîne dans l’ordre : arrivée fibre, PTO, jarretière optique, ONT ou module optique, box, Ethernet, puis Wi-Fi. Une panne, un déplacement ou un choix de coffret ne se traite pas au hasard. Cette refonte repart de zéro pour donner une méthode opérationnelle, utile dans un logement comme dans un petit bureau, sans transformer chaque voyant en diagnostic définitif.

Boîtier fibre, PTO, ONT, box : qui fait quoi ?

Le vocabulaire explique une grande partie de la confusion. Dans le langage courant, le boîtier fibre peut désigner la prise murale, le petit boîtier de conversion, ou même la box opérateur quand elle reçoit directement la fibre. Techniquement, ces rôles sont distincts. La prise terminale optique, souvent appelée PTO, est le point fixe du logement. Elle ne se remplace pas comme une prise électrique.

L’ONT, pour Optical Network Terminal, intervient quand le signal optique doit être converti en signal Ethernet avant d’arriver à la box. Sur certaines offres, cette fonction est séparée ; sur d’autres, elle est intégrée dans la box ou dans un module optique. Deux logements raccordés au même réseau peuvent donc présenter une installation visuellement différente, sans que l’un soit forcément plus moderne ou plus fiable.

Retenez une règle simple. La partie optique doit rester stable, propre et peu manipulée. Le réseau local, lui, peut être adapté plus librement avec Ethernet, switch, point d’accès ou emplacement de box mieux choisi.

C’est le premier tri à faire : protéger la chaîne optique, puis optimiser le reste du réseau sans toucher au raccordement.

Lire la chaîne avant de diagnostiquer une panne

Ne commencez pas par redémarrer cinq fois la box : vous effacez parfois le symptôme utile au diagnostic.

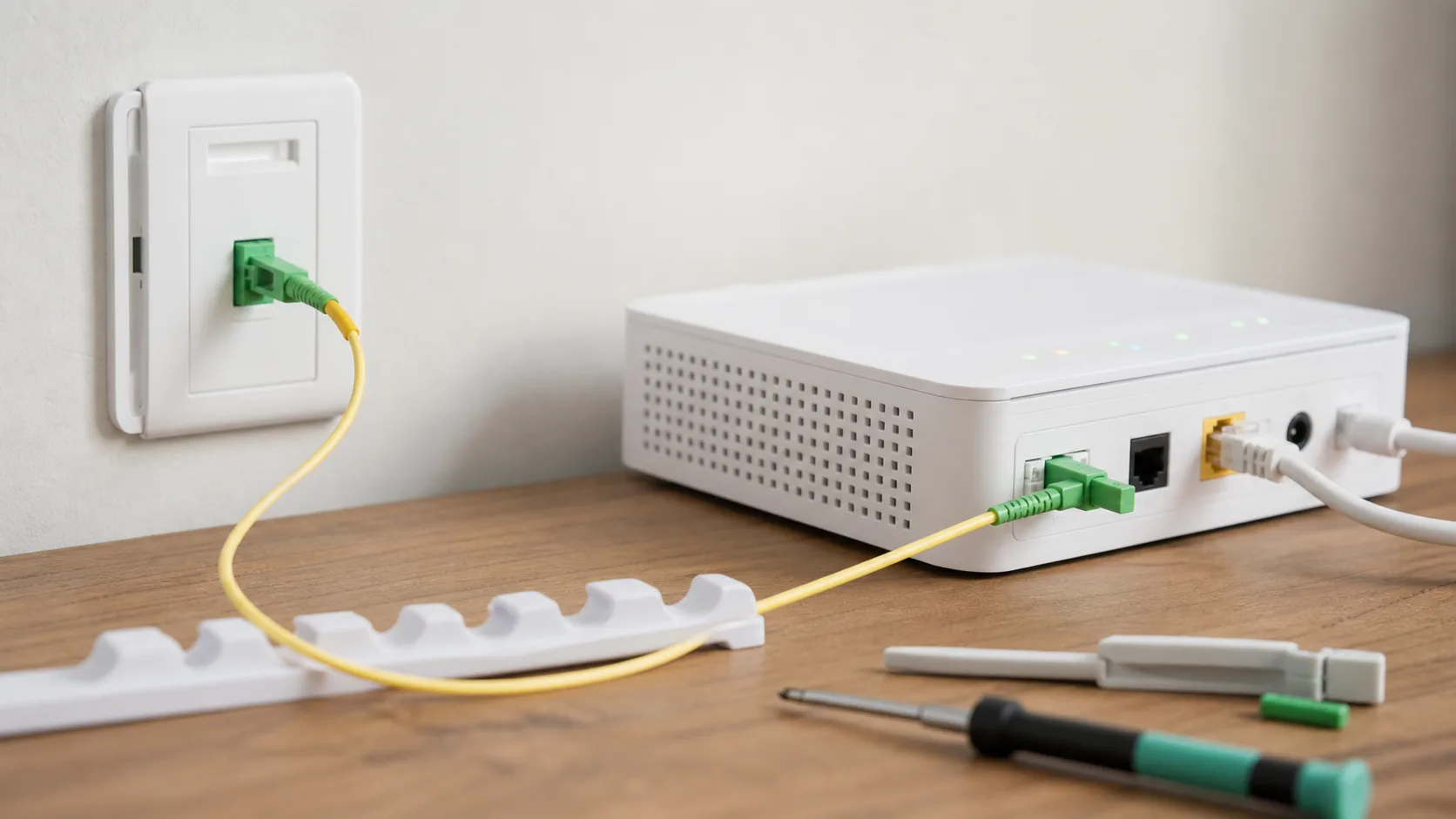

Le diagnostic utile suit la chaîne. D’abord, vérifiez si les équipements sont alimentés. Ensuite, regardez si la jarretière optique est branchée sans tension ni angle serré. Puis observez les voyants, sans leur donner plus de valeur qu’ils n’en ont : un voyant optique anormal oriente vers la fibre ou l’équipement d’accès, tandis qu’un Wi-Fi faible avec Ethernet fonctionnel pointe plutôt vers la couverture radio.

Autrement dit, cherchez le premier maillon défaillant au lieu de changer plusieurs paramètres en même temps pendant la panne.

Le test Ethernet reste le meilleur séparateur. Si un ordinateur branché directement à la box fonctionne correctement, la ligne fibre n’est probablement pas le problème principal. Si tous les appareils sont touchés, y compris en Ethernet, le diagnostic remonte vers la box, l’ONT, la jarretière, la PTO ou le réseau opérateur. La méthode évite les faux coupables.

Où placer la PTO, l’ONT et la box dans le logement

L’emplacement idéal n’est pas toujours le plus discret. La PTO doit rester accessible pour un technicien, visible en cas de diagnostic et protégée des chocs. Une prise optique cachée derrière une bibliothèque lourde complique chaque intervention. Un ONT enfermé dans un volume trop chaud peut aussi devenir un point faible, même si la fibre elle-même fonctionne.

La box répond à une contrainte différente. Elle doit être proche de la partie optique si la fibre arrive directement dessus, mais elle doit aussi couvrir correctement le logement en Wi-Fi. Dans un studio, ces deux besoins se rejoignent souvent. Dans une maison à étage ou un appartement long, ils se contredisent rapidement. Le meilleur réseau combine alors fibre stable au point d’arrivée et distribution Ethernet vers un point Wi-Fi mieux placé.

Le coffret de communication peut être très utile, à condition de ne pas devenir une prison métallique pour la box. Sa vraie valeur se trouve dans la distribution : arrivée fibre, brassage RJ45, switch éventuel, départs vers les pièces. Le Wi-Fi, lui, préfère généralement respirer hors du coffret.

Le bon emplacement est donc un compromis entre accès technique, ventilation, distribution filaire et qualité radio réellement mesurée.

Ce que vous pouvez toucher sans aggraver la panne

La règle opérationnelle est claire : intervenez côté alimentation, Ethernet et redémarrage propre avant de toucher à l’optique. Vous pouvez vérifier que la box est alimentée, qu’un câble Ethernet est bien enclenché, qu’un bloc secteur n’a pas été débranché et qu’un appareil fonctionne sur une autre prise réseau. Vous pouvez aussi redémarrer une fois, puis attendre la synchronisation complète.

Le bon réflexe est conservateur : commencer par les gestes réversibles, puis seulement escalader vers l’opérateur.

En revanche, évitez d’ouvrir la PTO, de tirer sur la jarretière, de nettoyer un connecteur optique sans matériel adapté ou de prolonger la fibre avec un câble acheté au hasard. La fibre est fine, sensible aux courbures et parfois trompeuse : un câble peut paraître intact tout en dégradant le signal. La mauvaise manipulation transforme alors une panne simple en rendez-vous plus long.

Pour approfondir ce point, consultez Savoir si son numéro est bloqué sans, qui traite plus précisément de savoir si son numéro est bloqué sans se tromper.

Si vous devez déplacer un meuble ou refaire le rangement d’un bureau, commencez par libérer le câble optique. Gardez une courbe large, sans torsion et sans pincement. Ce geste paraît banal, mais il évite beaucoup d’incidents après ménage, déménagement ou réorganisation du coin réseau.

1. À faire : noter les voyants, tester Ethernet, vérifier alimentation et câbles réseau.
2. À éviter : ouvrir la PTO, tirer sur la fibre, forcer un connecteur optique, plier la jarretière.
3. À demander : déplacement de PTO, réparation optique, remplacement d’un équipement opérateur.

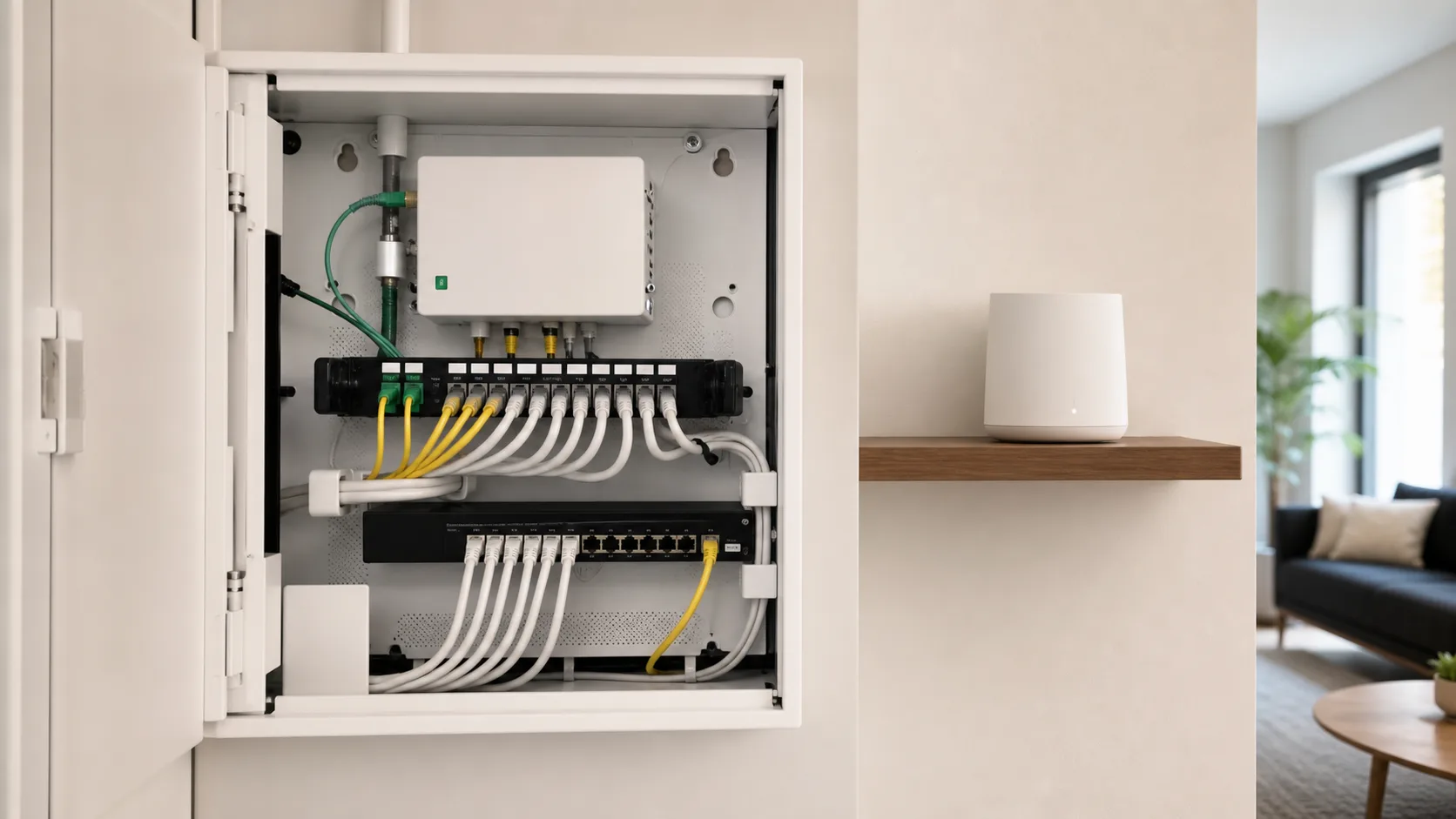

Coffret de communication : bonne idée ou piège à Wi-Fi ?

Le coffret est excellent pour organiser les câbles. Il est rarement excellent pour diffuser un Wi-Fi stable dans les pièces.

Dans un logement récent, le coffret de communication centralise souvent l’arrivée fibre et les départs RJ45. C’est un bon principe pour le réseau filaire : vous pouvez y raccorder un switch, brasser les prises murales et envoyer une connexion stable vers un bureau ou un salon. Pour la partie Wi-Fi, c’est plus délicat. Un coffret fermé, bas, métallique ou placé dans l’entrée peut réduire fortement la portée.

La solution propre consiste à distinguer distribution réseau et couverture radio. La fibre arrive au coffret, l’Ethernet part vers les pièces, puis un point d’accès Wi-Fi se place dans une zone réellement utilisée. Cette architecture évite de déplacer la PTO pour régler un problème qui relève en réalité du Wi-Fi.

Déplacer un boîtier fibre sans improviser

Le déplacement d’une box côté Ethernet est souvent simple. Le déplacement de la PTO ou de la partie optique ne l’est pas. Le point d’arrivée fibre appartient à l’installation raccordée au réseau, et l’opérateur ou l’intervenant habilité doit conserver une continuité propre. Percer, rallonger ou déplacer soi-même peut créer une perte optique, un connecteur fragile ou une intervention refusée.

Dans le doute, considérez la PTO comme un point fixe, pas comme un accessoire de rangement à déplacer seul.

Pour approfondir ce point, consultez prise optique fibre, qui traite plus précisément de prise optique fibre (pto) : rôle, branchement et problèmes fréquents.

Avant de demander un déplacement, vérifiez d’abord ce que vous cherchez vraiment à corriger. Si le problème est la couverture Wi-Fi, un câble Ethernet et un point d’accès bien placé résolvent souvent mieux la situation. Si le problème est l’accès au boîtier, il peut suffire de réorganiser le meuble ou le coffret. Si le problème est esthétique, pesez-le face au risque technique.

Le bon arbitrage est simple : déporter le réseau local quand c’est possible, déplacer l’optique seulement quand c’est nécessaire.

Cas concrets selon le logement ou le bureau

Un studio n’a pas les mêmes contraintes qu’une maison ou qu’un petit bureau raccordé à des usages filaires.

Dans un studio, la PTO, la box et le poste de travail peuvent souvent rester dans la même zone. Le risque principal vient plutôt du rangement : meuble poussé contre la jarretière, box posée au sol, multiprise saturée ou câble optique tendu parce que l’installation a été dissimulée trop vite. Dans ce cas, la priorité est l’accès au point optique et une box bien ventilée.

Dans une maison à étage, la logique change. La PTO se trouve fréquemment dans l’entrée, le garage ou le coffret, alors que les usages lourds se concentrent dans le salon, le bureau ou une chambre. Déplacer la fibre n’est pas toujours le bon réflexe. Un lien Ethernet vers un point d’accès ou un switch permet souvent de garder la partie optique stable tout en améliorant réellement l’expérience.

Dans un petit bureau, la priorité est encore différente : identifier ce qui doit rester filaire. Poste de visioconférence, NAS, imprimante réseau, borne Wi-Fi, caisse ou terminal métier ne doivent pas dépendre d’un Wi-Fi approximatif. Le boîtier fibre n’est alors qu’un point d’entrée ; la qualité perçue dépend surtout de l’architecture réseau intérieure.

Les erreurs de diagnostic qui font perdre du temps

La première erreur consiste à accuser la fibre dès qu’un débit paraît faible. Un test réalisé en Wi-Fi, loin de la box, derrière plusieurs murs ou depuis un appareil saturé ne mesure pas correctement la ligne. Il mesure votre environnement radio. Avant de parler de panne fibre, faites au moins un test Ethernet propre, sur un appareil fiable, en coupant les téléchargements inutiles.

Une mesure sérieuse commence par un test filaire, réalisé dans des conditions simples, proches de la box et reproductibles.

La deuxième erreur est de juger uniquement sur un voyant. Les voyants donnent une indication, pas un diagnostic complet. Leur signification varie selon les équipements, les opérateurs et les modèles de box. Notez-les, photographiez-les si nécessaire, mais ne concluez pas trop vite qu’un boîtier est hors service. Le contexte de panne reste indispensable : tous les appareils, un seul poste, Wi-Fi uniquement, coupure intermittente ou absence totale de synchronisation.

La troisième erreur est de confondre rangement propre et réseau fiable. Un coffret très net mais fermé, chaud et mal ventilé peut créer des instabilités. Une box invisible peut aussi diffuser un Wi-Fi médiocre. L’installation la plus professionnelle n’est pas celle qui cache tout ; c’est celle qui garde les accès critiques, la ventilation et les câbles sans contrainte.

Préparer un rendez-vous technicien utile

Un rendez-vous fibre se prépare comme une intervention réseau. Dégagez l’accès à la PTO, au coffret, à l’ONT et à la box. Notez les voyants, les heures de coupure, les appareils touchés et les tests déjà réalisés. Si l’étiquette de la prise optique est lisible, gardez-la accessible. Ces informations évitent de perdre les premières minutes sur des vérifications déjà faites.

Évitez aussi de multiplier les redémarrages pendant l’appel ou juste avant l’arrivée du technicien. Un redémarrage propre est utile ; dix redémarrages masquent parfois le symptôme. Laissez le temps aux équipements de revenir, observez l’ordre des voyants, puis notez ce qui bloque. Le journal de panne vaut mieux qu’une description vague du type “ça coupe parfois”.

Comprendre un boîtier fibre revient donc à séparer deux mondes. La partie optique doit rester stable, accessible et manipulée avec prudence. La partie réseau local peut être optimisée avec Ethernet, points d’accès et meilleur placement de la box. Quand cette frontière est claire, on diagnostique plus vite, on évite les gestes inutiles et on sait quand appeler l’opérateur plutôt que de bricoler. La fibre apporte le signal ; la qualité ressentie dépend ensuite de toute la chaîne.
